ВИДЕО УРОК: Внутренняя резьба в КОМПАС-3D



Внутренняя резьба в КОМПАС-3D создается на внутренней цилиндрической поверхности детали.
Для уменьшения продолжительности видео урока, я заранее подготовил упрощенную модель гайки, создал пространственную кривую спираль цилиндрическую и эскиз профиля резьбы по ГОСТ, в данном уроке применил метрический профиль. Во избежание ошибок не допускайте пересечения контура, это может вызвать проблемы с созданием кинематического вырезания.

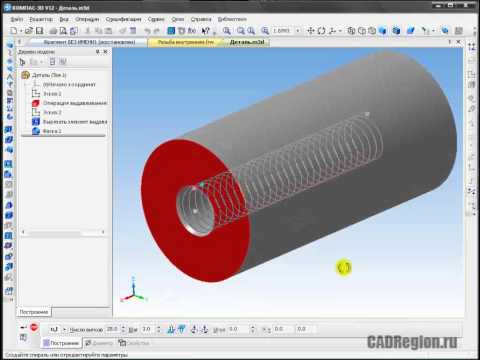

Внутренняя резьба в КОМПАС-3D создается методом кинематического вырезания профиля резьбы по траектории спирали цилиндрической. Для более полного выреза внутренней резьбы, рекомендую, спираль вынести за пределы тела модели, для этого начало спирали создать на отстающей плоскости, а длину спирали больше толщины тела модели.
Для наглядности отображения внутренней резьбы выполню сечение поверхностью, это более подробно покажет рельеф.
Подробные компасе описания и видео уроки по созданию элементов этой детали читайте и смотрите на других страницах сайта: создание моделей, спиралей, эскизов и сечений.
Для создания чертежа детали с внутренней резьбой, придется исключить из расчета «Вырезать элемент кинематически», а на чертеже выполнить дополнительные построения.
